معلومات تفصيلية |
|||
| نوع الجدول: | فتحة T | حجم العمل الأقصى: | 2000X3000X120 مللي متر |
|---|---|---|---|
| حجم الجدول: | 2200 × 3000 ملم | نوع التحويل: | XY / Z XY Rack / Z ball screw |
| دليل السكك الحديدية: | المرشد الخطى | حجم السفر XYZ: | 2020 × 3020 × 150 ملم |
| قوة المغزل: | 3KW / 5.6EL 3KW China Water Cool Spindle أو 5.6kw Italy Elte Spindle | سرعة المغزل: | 24000/18000 دورة في الدقيقة |
| تسليط الضوء: | جهاز التوجيه CNC للأثاث 2mx3m,جهاز التوجيه CNC للأثاث 18000rpm,آلة التوجيه الخطي ATC CNC |
||
منتوج وصف

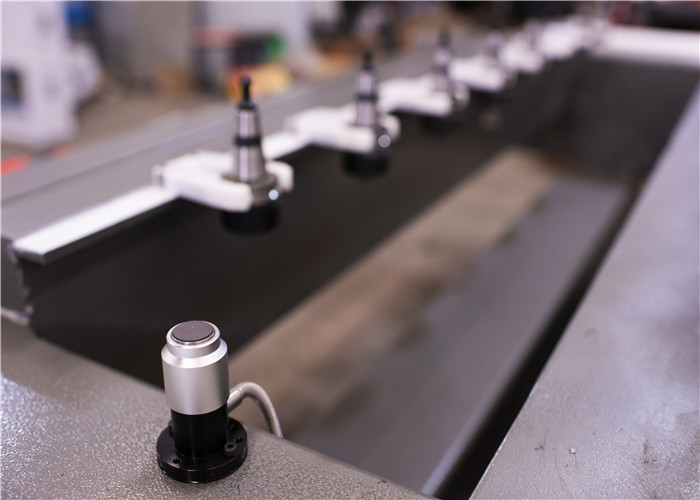

UT2030 Liner Atc 2030 الخشب والأثاث صنع راوتر CNC مع م
مميزات
1. يتم إنتاج قاعدة الماكينة بواسطة آلة CNC ، ويتم إنتاج الجوانب الخمسة لقاعدة الماكينة في نفس العملية للتأكد من أن التسامح الهندسي لجسم الماكينة قياسي.
2. الحقيقة الفريدة للمسمار ذو 3 محاور ، دقة المعالجة أكثر دقة.
3. إن محور دوران جهاز التوجيه عالي الدقة ومبرد بالماء.الذي يحافظ على المغزل عند درجة حرارة ثابتة ويحافظ على طول العمر.
4. نظام التحكم DSP A11 سهل التعلم ، يمكنك معالجة ما تريد في وقت قصير جدًا.
5. توفير خمسة أنواع أساسية من بتات جهاز التوجيه: هذه هي بتات جهاز التوجيه القياسية التي يتم استخدامها بشكل شائع مع أجهزة التوجيه المحمولة وهي متوفرة بسهولة في المراكز المنزلية.
6. يمكن اختيار حجم المعالجة: 1500x3000mm و 2000x3000mm هو الخيار.
شركتنا هي شركة محترفة لتصنيع آلات النقش ، والراسمات المقطوعة ، وأجهزة التوجيه CNC للرخام ، وآلات النقش بالليزر وآلات نقش القوالب ، نحن نقدم خدمة ODM OEM لتلبية احتياجاتك. إذا كنت مهتمًا بمنتجاتنا. إرسال بريد إلكتروني إلينا للتواصل مع المزيد من الأعمال.
1. هيكل دائم وطاولة الألومنيوم
سرير مخرطة من الحديد الزهر.الومنيوم مع طاولة عمل PVC مستقرة تعمل مع اهتزاز أقل.
2. تصميم قنطري قوي
مع نوع الحركة العملاقة ، مستقرة ودائمة لفترة طويلة باستخدام.ضمان دقة عالية في تحديد المواقع.
3. مغزل تبريد المياه بقوة كبيرة
مغزل تبريد مائي كبير بقوة 2.2 كيلو وات قابل للتطبيق ليس فقط على صفيحة النحاس ، لوح الألمنيوم ، نقش لوح الحديد ولكن أيضًا لأعمال النجارة.يمكنه قطع الأكريليك بسمك 20-30 مم بقطع مرة واحدة. مغزل الطاقة.
4. دليل السكك الحديدية وناقل الحركة
ثلاثة محاور XYZ مزودة بسكة دليل خطية مربعة ، Hiwin ، Taiwan. نقل براغي كروية لجميع المحاور. تشغيل دائم بدقة أعلى
5. تصميم مقاوم للأتربة لمحور XZ
تصميم مقاوم للأتربة لمحور xZ ، يحمي سكة التوجيه والبراغي الكروية من الغبار والأوساخ ، ويساعد على ضمان أداء عمل الماكينة.
6. المحرك الشهير والسائق
محرك متدرج شهير في الصين وسائق متدرج Leadshine لمحور xYZ ، دقة عالية ، سرعة عالية وأكثر استقرارًا ، محور Y يحركه محرك مزدوج مع سرعة سفر تصل إلى أكثر من 10000 مم / دقيقة.
7. نظام التحكم
نظام تحكم Nc-studio ، يدعم تحريك المحور xYZ معًا ، مما يُظهر مسار المعالجة أكثر ملاءمة.إلى جانب ذلك ، لدينا أيضًا وحدة تحكم اختيارية أخرى ، مثل Mach 3 ، DSPA11E ، إلخ.
8. صندوق الأدوات الراقية
ترشيد وضع الأجزاء الإلكترونية تأثير تبديد الحرارة الأمثل.اعتماد أجزاء إلكترونية عالية الجودة ، وتقليل معدل الخطأ ، واعتماد كبل مرن عالي الجودة وأجزاء إلكترونية مستوردة ، وتصميم كهربائي للجهاز بالكامل يتوافق مع معيار CE.
9. برامج التوافق المواتية
توافق ملائم مع برامج CAM المختلفة مثل Type3 / Artcam / Mastercam / Caxa.مع وظيفة الحماية الزائدة الذكية التي يمكن أن توقف الاصطدام الميكانيكي بسبب الحجم غير المناسب للتصميم.
| حجم السفر XYZ | 2020 × 3020 × 150 ملم |
| أقصى حجم للعمل | 2000X3000X120 مللي متر |
| حجم الجدول | 2200 × 3000 ملم |
| نوع التحويل | XY / Z XY Rack / Z ball screw |
| دليل السكك الحديدية | المرشد الخطى |
| نوع الجدول | فتحة T |
| قوة المغزل | 3KW / 5.6EL 3KW China Water Cool Spindle أو 5.6kw Italy Elte Spindle |
| سرعة المغزل | 24000/18000 دورة في الدقيقة |
| سرعة السفر القصوى | 14000 مم / دقيقة |
| سرعة العمل القصوى | 12000 مم / دقيقة |
| محرك | / محرك متدرج أو محرك سيرفو |
| جهد العمل | AC380V 50 هرتز |
| نظام تحكم | / DSP Ncstudio أو DSP |
| دقة المعالجة | 0.05 مم |
|
كرر دقة تحديد المواقع |
0.01 مم |
| تنسيق الملف | كود G / PLT G أو PLT |
| الوزن الإجمالي | 1800 كجم |
| البعد الشامل | 2650 × 4500 × 1600 ملم |
الميزات:
1. XY استخدام القضبان مربع تايوان.وقطرها 20 مم ، الكرات الدقيقة C7 المصنوعة من تايوان.
اجعل هذه الآلة النموذجية تعمل بشكل مستقر للغاية وأكثر دواما.
2. جسم طاولة صب الحديد يضمن حركة الآلة للعمل أكثر استقرارًا ومنخفض الضوضاء.
3. تحكم Mach3 مع منفذ USB.يمكنك استخدام الكمبيوتر المحمول للتحكم في الجهاز
تطبيق:
مثل الختم ، والتعبئة ، وصنع السكوتشون ، والزخرفة ، والفن والحرف ، ونموذج العمارة ، والهدايا التذكارية ، والشارات ، والدوائر الكهربائية ومجال النجارة
مناسبة للمواد:
نقش وقطع على لوح أكريليك ، لوح ABS مزدوج اللون ، لوح إسفنج PVC ، لوح خشبي ، ألومنيوم ثنائي الفينيل متعدد الكلور ، نحاس ، فولاذ.
